材质功能说明
模型材质
编辑模型材质

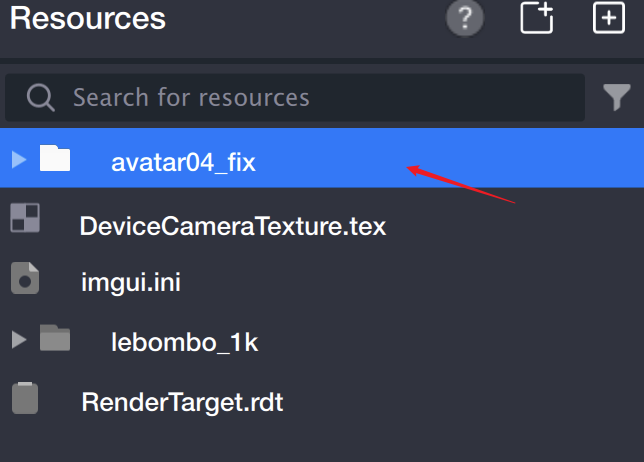

1. 将 glb 模型拖入到资源面板，此时会生成一个资源文件夹。

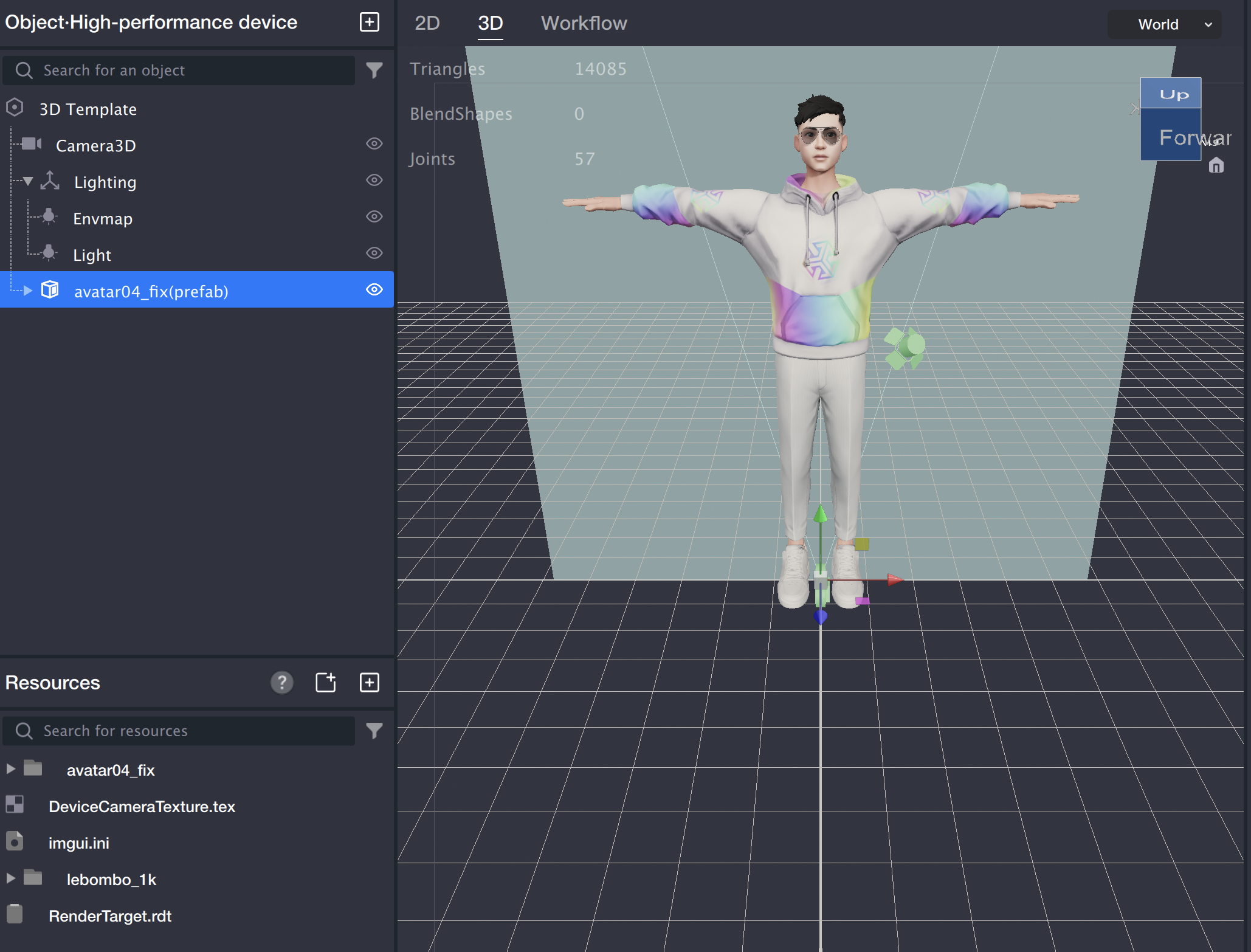

2. 展开该文件夹，将 prefab 文件拖入对象面板，此时就可以在场景中看到模型。
3. 有两种方式可以编辑模型的材质：

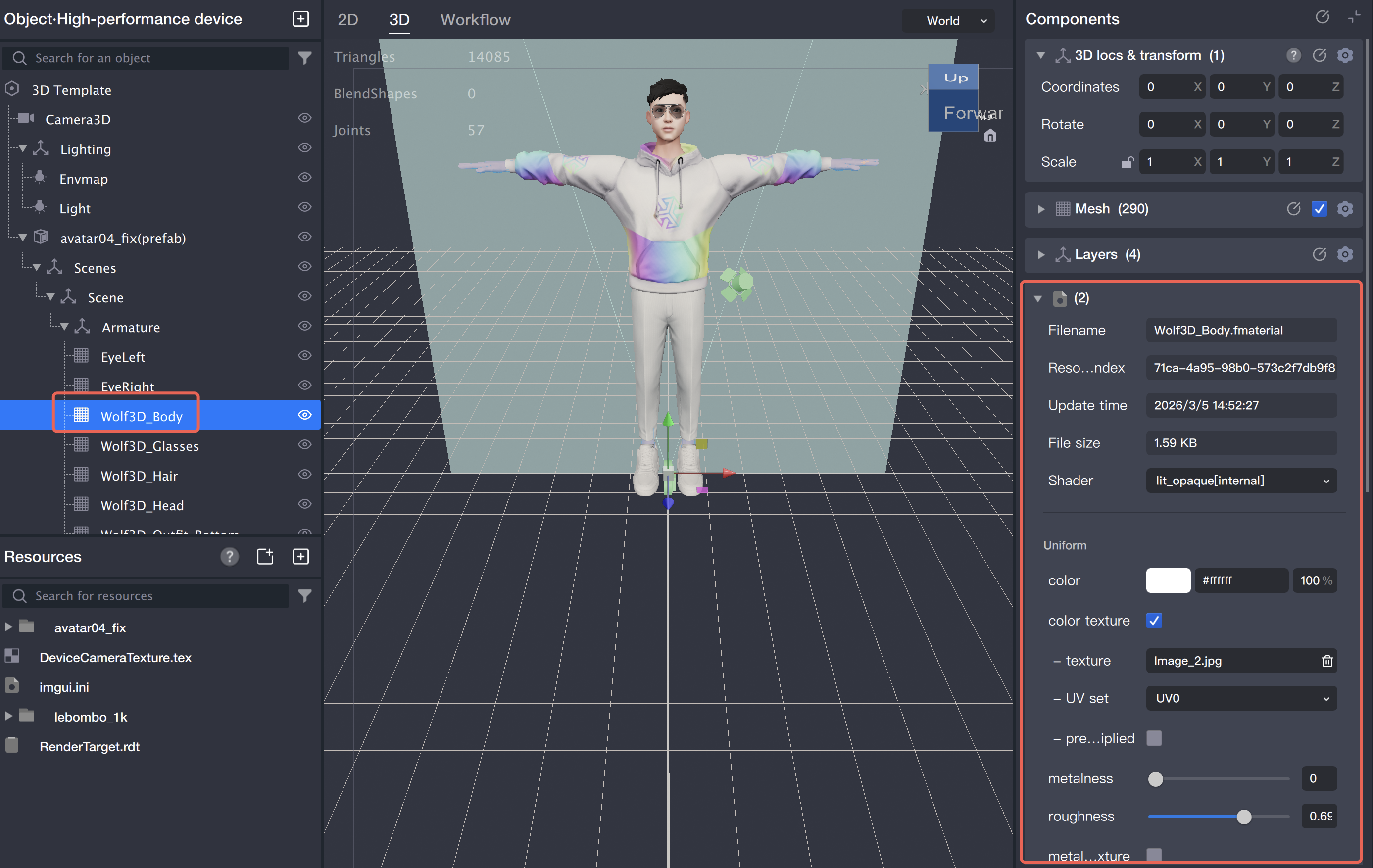

第一种，在对象面板中选中模型的 Mesh 节点，在右侧组件面板进行材质编辑。

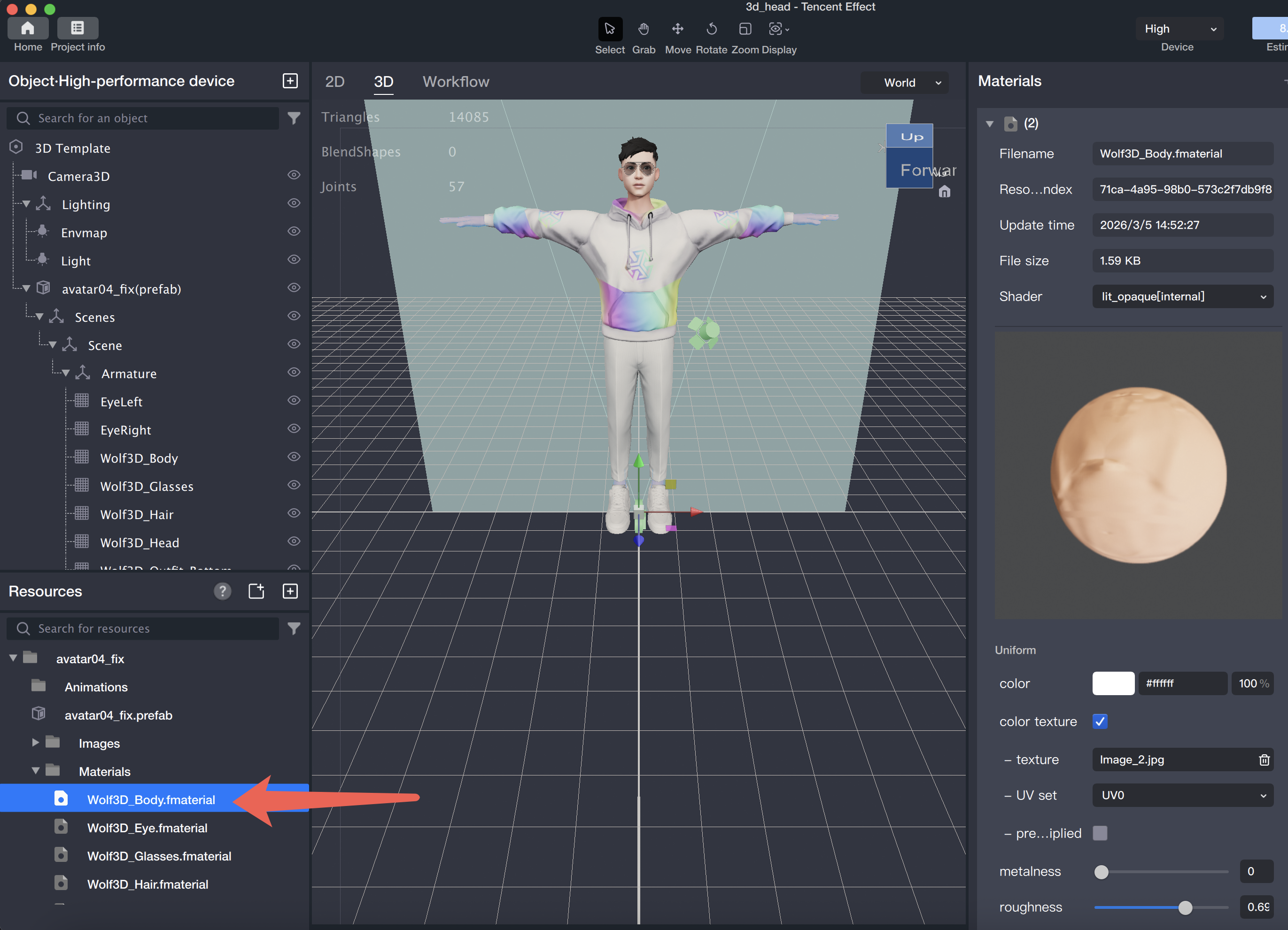

第二种，在资源面板中 xxx-gltf/materials 目录下选中 xxx.fmaterial 文件，在右侧面板进行材质编辑。
切换模型使用的材质

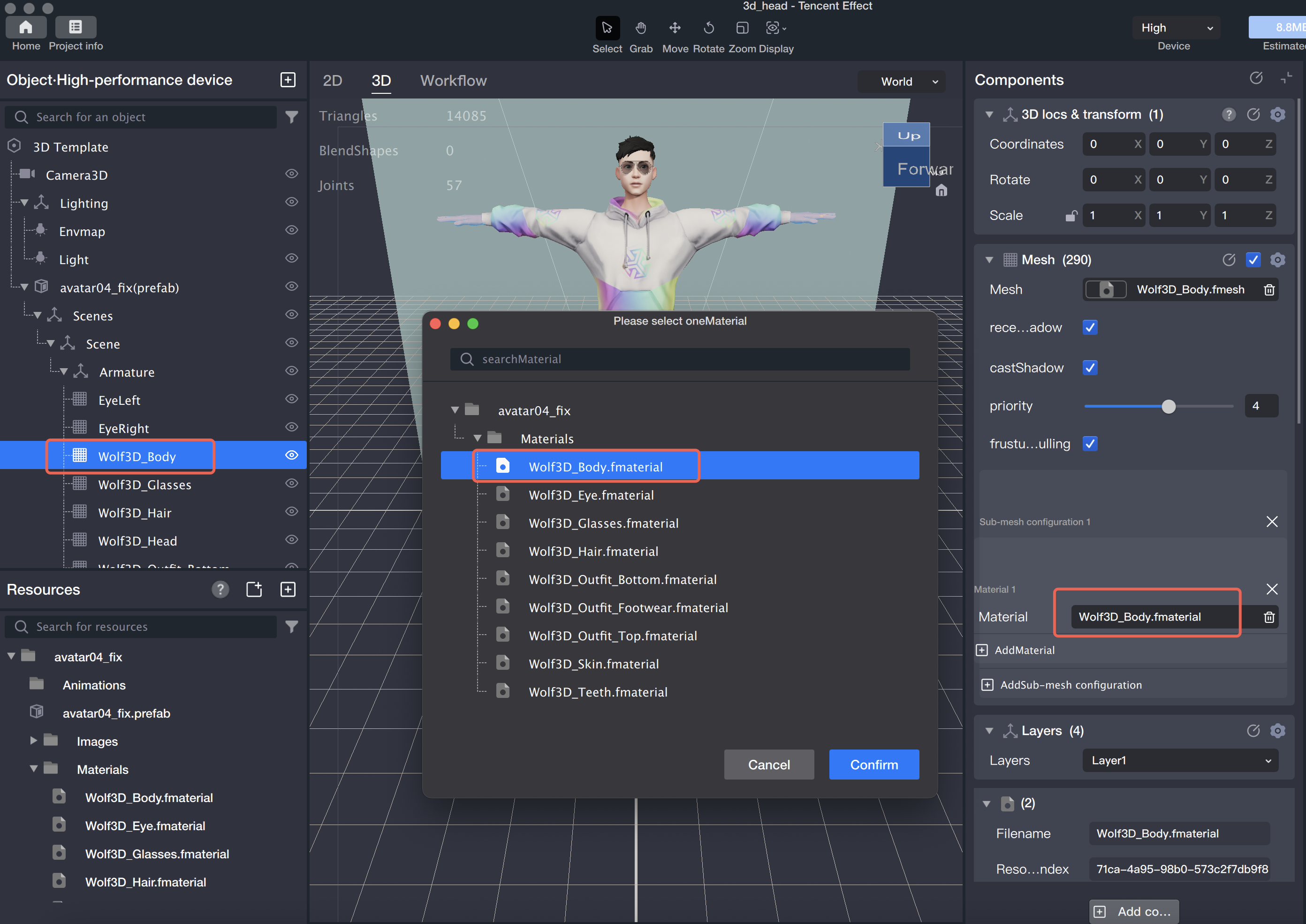

在对象面板中选中模型的 Mesh 节点，在右侧组件面板的 Mesh 组件中，可以选择想要使用的材质。
材质与 Shader
简介
Shader 中记录了“模型 Mesh 的渲染方式”，材质中记录了“模型 Mesh 的渲染方式”中可以配置的一些参数。
引用关系是 Mesh → 材质 → Shader。材质可以关联一个 Shader，而一个 Shader 可以被多个材质关联（相同的渲染方式但参数不同）。
例如：Shader 中的渲染方式为高斯模糊，则材质中的配置参数可以是模糊程度参数。
Shader 通常由开发人员或 TE 提供给用户。

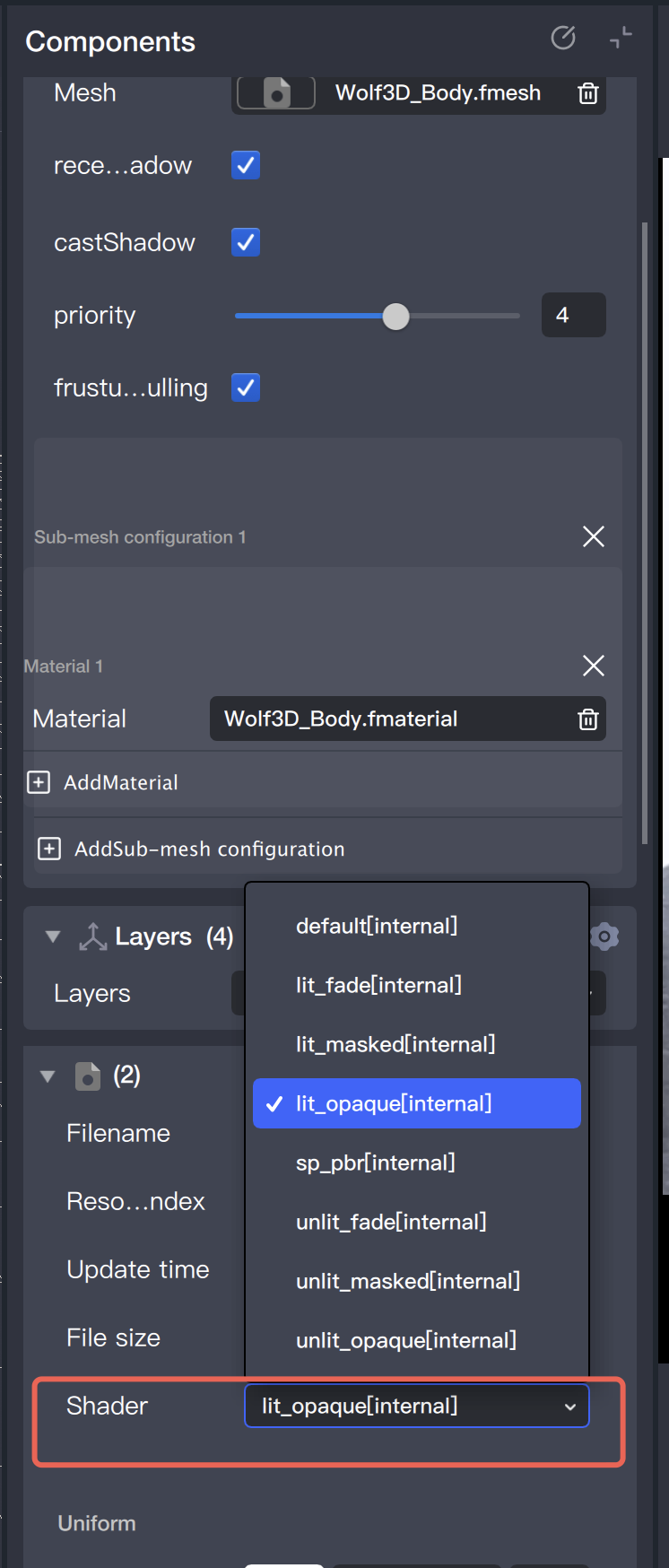

切换材质所使用的 Shader
切换 Shader 通常用于同套参数测试不同的渲染方式。切换后，材质编辑面板就会展示出该 Shader 中可编辑的所有参数。
Shader 列表展示了所有内置 Shader 和资源面板中的 Shader。
材质纹理
支持的资源类型
文件类型 | 纹理类型 | 备注 |
jpg/png | 2D | - |
ktx | 2D / Cubemap | hdr 文件拖入 TE 后会自动生成 ktx，然后材质中纹理字段可选择此 ktx。 |
rdt | 2D | RenderTarget。 |
pag | 2D | - |
配置资源纹理

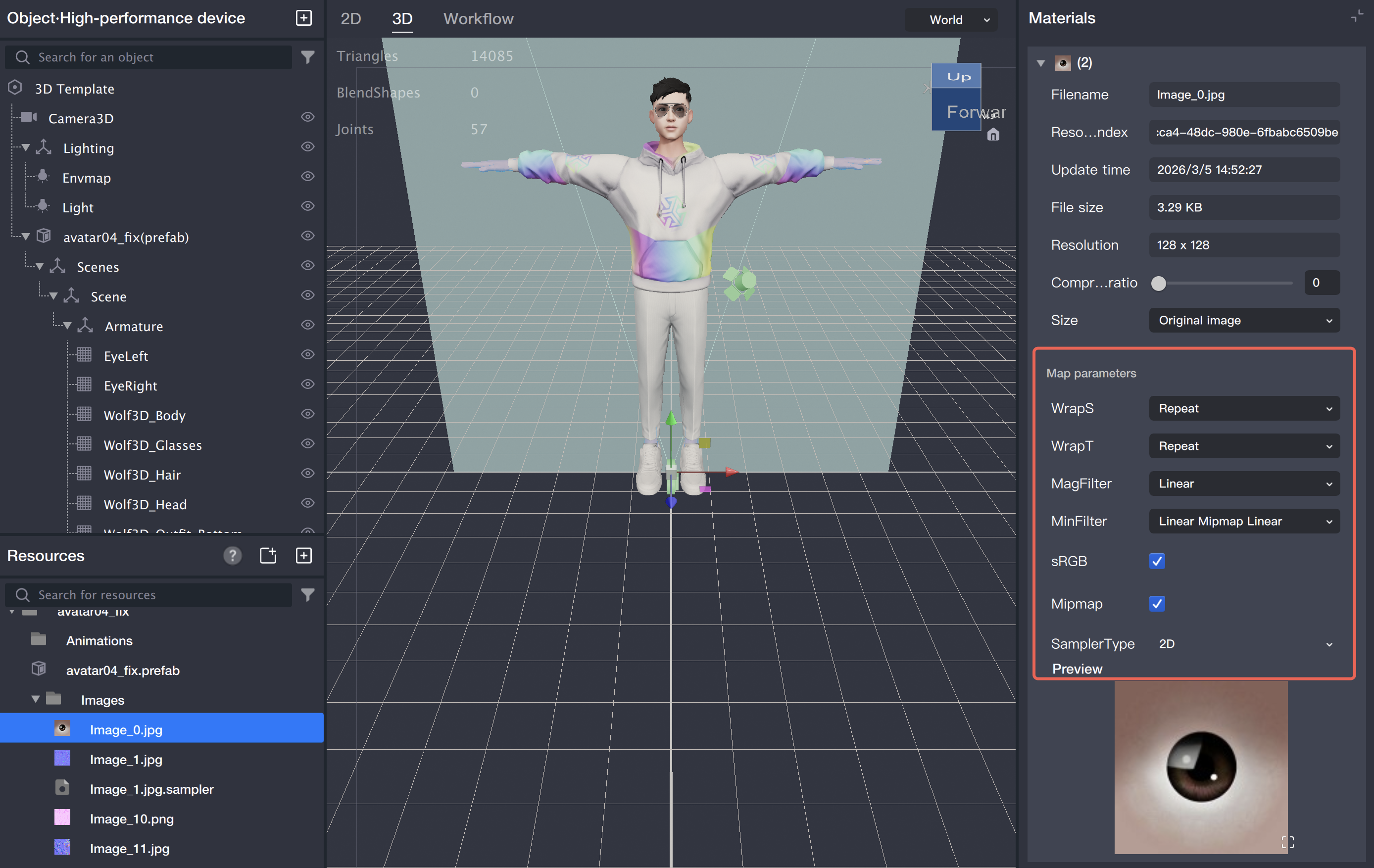

选中资源后，可在右侧面板进行资源纹理的配置。参考下图：
内置 Shader
下面截图显示了当前提供的内置 Shader。
lit_xxx 表示标准 pbr Shader，xxx 表示混合模式。
unlit_xxx 表示无光照 Shader，xxx 表示混合模式。
因为引擎限制，所以 unlit/pbr Shader 根据不同的混合模式分别提供。
自定义 Shader
添加自定义 Shader
目前 Shader 文件即是 filament 引擎所支持的 mat 文件，Tencent Effect 在 mat 的基础上给每个字段扩展了默认值、UI 配置。
Shader 编写完成后，将后缀改为 fshader，并拖入 Tencent Effect 资源面板。
完成后，可选中某个材质文件，将 Shader 切换为自定义 Shader。
Shader 规范说明

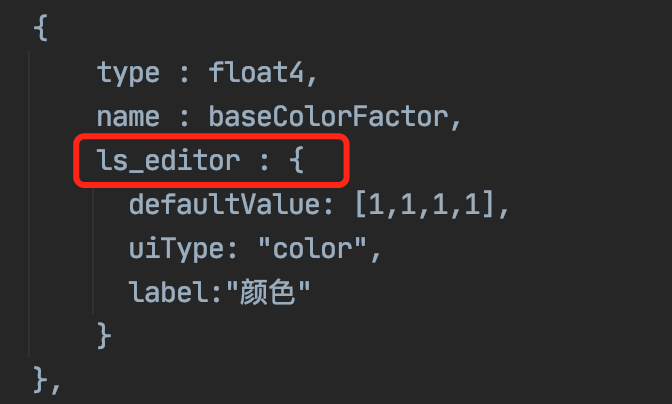

Tencent Effect 对字段的扩展配置，全部都在 ls_editor 节点中，如图：
ls_editor 节点支持配置的字段
字段 | 类型 | 是否必须 | 说明 |
defaultValue | 根据 type 的不同而不同。 | 是 | - |
uiType | string | 否 | 用于此字段编辑的 UI 的类型。 默认会根据 type 类型自动推荐合适的 uiType。 |
uiHidden | bool | 否 | 配置该字段是否展示编辑 UI。 默认 true。 |
showIfKey | string | 否 | 控制当前字段根据其他字段的值显示与否。 |
numberStep/numberRangeFrom/numberRangeTo | int/uint/float | 否 | 当 uiType 为 int/uint/float 时可配置。 三个字段分别是：步长、起始值、结束值。 |
enum | json 数组 | 当 uiType 为 enum 时，必须配置。 | [{ label:"UV0", value: 0 },{ label:"UV1", value: 1 }] |
type 默认值及支持的 uiType
type 是引擎原本支持的字段，表示 uniform 字段的数据类型。
type 类型 | defaultValue 示例 | 支持的 uiType |
bool | true | bool、enum |
bool2 | [true, true] | bool2 |
bool3 | [true, true, true] | bool3 |
bool4 | [true, true, true, true] | bool4 |
int | 1 | int、enum |
int2 | [1, 2] | int2 |
int3 | [1, 2, 3] | int3 |
int4 | [1, 2, 3, 4] | int4 |
float | 1.0 | float、enum |
float2 | [1.0, 2.0] | float2 |
float3 | [1.0, 2.0, 3.0] | float3 |
float4 | [1.0, 2.0, 3.0, 4.0] | float4 |
uint | 1 | uint、enum |
uint2 | [1, 2] | uint2 |
uint3 | [1, 2, 3] | uint3 |
uint4 | [1, 2, 3, 4] | uint4 |
mat3 | [1,0,0,0,1,0,0,0,1] | mat3 |
mat4 | [1,0,0,0,0,1,0,0,0,0,1,0,0,0,0,1] | mat4 |
sampler2d | "" | file |
samplerCubemap | "" | file |
uiType 类型及效果
uiType 类型 | UI 效果 |
bool |  |
bool2 |  |
bool3 |  |
bool4 |  |
int/uint/float |  |
int2/uint2/float2 |  |
int3/uint3/float3 |  |
int4/uint4/float4 |  |
file |  |
如果 uiType 是 int/float/uint，且同时配置了 numberStep、numberRangeFrom、numberRangeTo 字段 |  |
color |  |
enum |  |
全字段示例 Shader
演示视频及 Demo 素材包
TE 基础使用流程
功能演示 Demo
使用 RenderTarget 做材质的输入
下面 Demo 中使用相机的输出作为材质的输入。
演示视频：单击 此地址 可查看。
素材包：单击 此地址 获取。
使用脚本切换材质使用的图片
演示视频：单击 此地址 可查看。
素材包：单击 此地址 获取。
使用脚本修改材质基色字段
演示视频：单击 此地址 可查看。
素材包：单击 此地址 获取。
使用脚本控制 pag 的播放进度
下面 Demo 中，使用脚本让 pag 倒序播放。
演示视频：单击 此地址 可查看。
素材包：单击 此地址 获取。

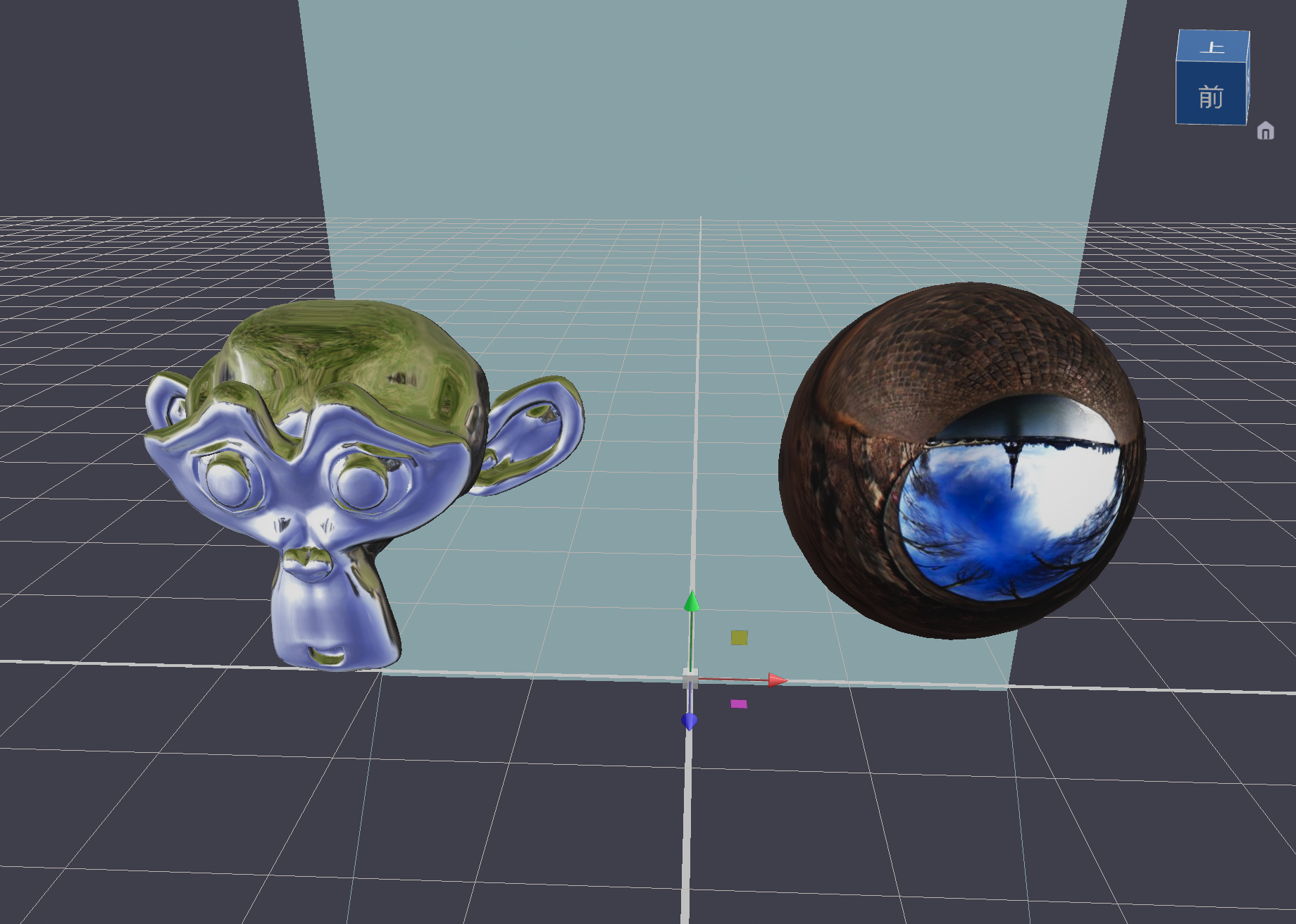

matcap demo
效果图：
素材包：单击 此地址 获取。
常见问题
错误的 Shader 提示

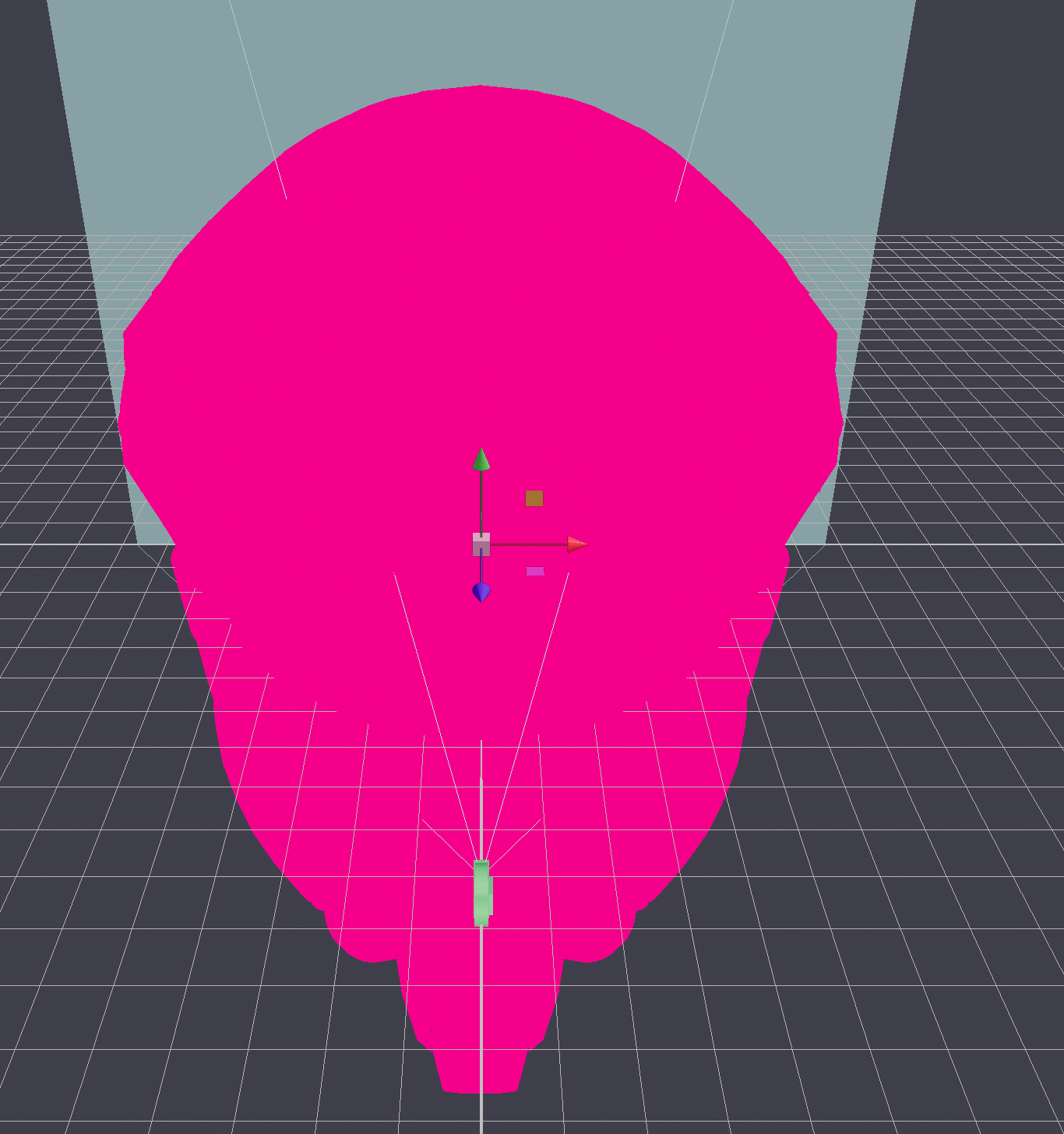

如果编写的 Shader 存在错误并被应用到 Mesh 上，Mesh 会渲染出“洋红色”进行提示。如下图：
色差问题
出现色差的场景及原因
在制作特效时，将相机画面作为模型贴图，这会导致与底图上的相机画面产生色差。
产生色差的主要原因是 3D 引擎在渲染场景后，默认会对整个画面进行后处理以提升画质。其中校正色差的步骤是：Tonemapping 和 gammar 校正。
示例：
下图的 Demo 中，右半部分是渲染到了一个 3D 面片上，左半部分是相机画面底图，可以看到左右两部分有明显的色差，期望的是左半部分的效果。

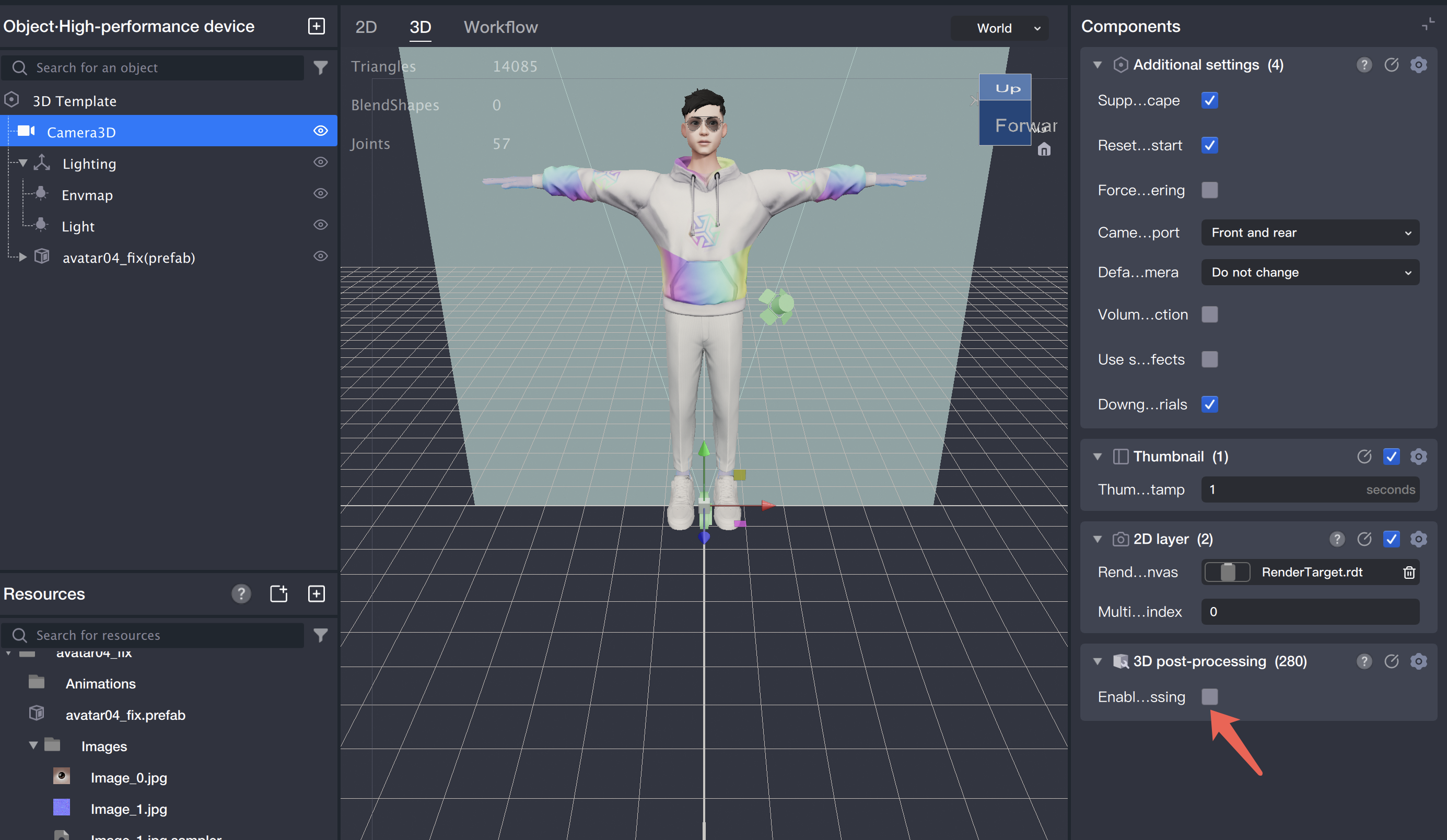

解决方法：在“对象面板”中选中对应的相机对象，然后在右侧的“组件面板”中，取消勾选 Camera 组件下的 “Post Process” 选项即可。关闭后，整个预览画面将没有色差。
